翅片管式热交换器

发布时间:2019/11/23 22:24:48    浏览次数:2329

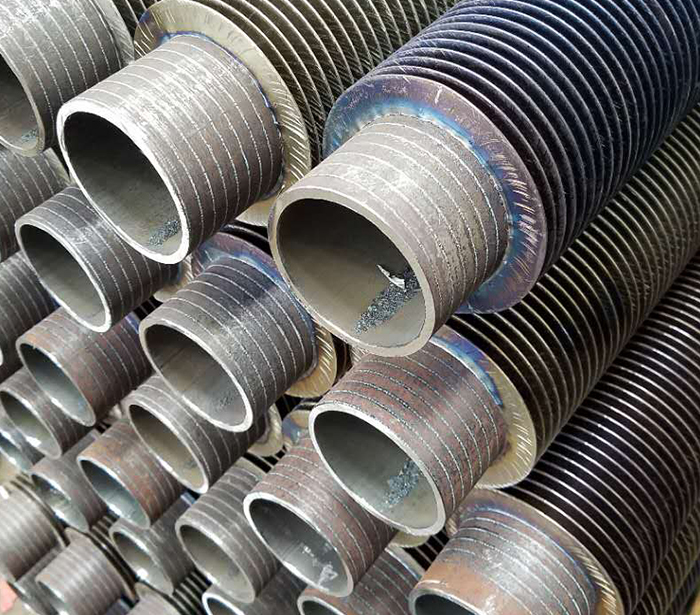

  翅片管是一种散热元件，能增大换热面积,提高设备的经济性和运行的可靠性，它的传热面积为光管的几倍至几十倍。翅片管式换热器是气体与液体热交换器中使用广泛的一种换热设备，它通过在普通的基管上加装翅片来达到强化传热的目的。
  基管可以用钢管、不锈钢管、铜管等，翅片也可以用钢带、不锈钢带、铜带、铝带等。翅片管式换热器主要用于干燥系统中空气加热，是热风装置中的主要设备，散热器采用的热介质可以是蒸汽或热水，也可用导热油，蒸气的工作压力一般不超过0.8Mpa，热空气的温度在150℃以下。
  翅片管式换热器主要由空气流向间的三排并列螺旋翅片管束组成，SRZ型散热翅片管束的加工工艺是反0.5*10毫米的钢带用机械绕片方法，绕在18毫米无缝钢管上，然后进行热镀锌，也可用不锈钢管及不锈钢带制成全不锈钢散热，SRL型散热器则是用钢管和铝带轧制的翅片散热器，其单位长度的散热面积比SRZ型的更大。
  采用机械绕片，散热翅片与散热管接触面大而紧，传热性能良好、稳定，空气通过阻力小，蒸气或热水流经钢管管内，热量通过紧绕在钢管上翅片传给经过翅片间的空气，达到加热和冷却空气的作用。
