翅片管/鳍片管的串片工艺

发布时间:2018/5/3 14:07:41    浏览次数:1916

 由于串片管是将翅片逐片串到管子上的，而且管子往往不会很圆（尤其是焊接钢管），因此翅片与管子之间难免有间隙。有间隙，就有间隙热阻，为此常采用以下几种紧密串接措施。

一、电阻焊接法 在经清洗磨光的管壁上先涂敷一层焊剂，再把翅（鳍）片串(或绕)到管子上，然后在翅（鳍）片管两端接通电源，以较大的电流使焊剂中的金属融化，将管子与翅（鳍）片焊在一起。

二、浸镀法 镀层金属主要是锌和锡，其次是镉。浸镀前管子和翅片都必须经过化学处理，以清除其表面上的氧化物和油垢。铬镍钼合金钢用盐酸、硫酸加氧化剂（如硝酸）进行清洗；碳钢用冷盐酸和热稀硫酸溶液进行清洗；铜翅片只用稀硫酸清洗。翅片管经过必要的清洗去油垢后，再用含有氯化亚锡成分的氯化铵溶液进行处理一次（铜翅片除外）。才可置入熔融的锌(或锡)槽中（锌的熔点为400℃，锡的为230℃）。由于毛细作用，锌(或锡)能均匀地充满翅片和管子之间的所有间隙。凝固后二者即可构成牢固的连接，并在翅片和管子表面构成一层20～50微米厚的保护膜。但这种方法耗费金属较高，成本较高，每平方米换热面积约耗锌1.25～1.30kg。

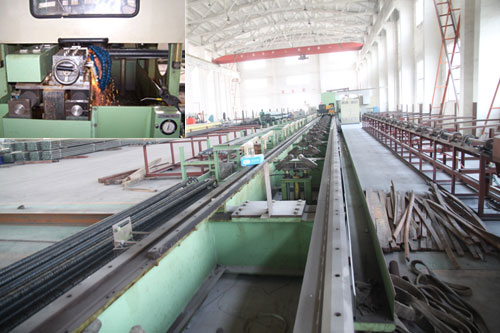

三、接触焊 采用专用的电焊机和缝焊机一边串片（或绕片）一边将翅片焊到管子上。为避免焊的过程中管子变形，一般要插入芯轴。在采用此种工艺时，翅片的穿孔处通常要有折边，以便焊接。这种方法被公认是一种比较理想的方法，但其缺点是要求有较复杂的专用设备。

四、胀管法 将串好的翅片管接到专用的加压设备上，用液压法（一般加压到30 MPa以上）胀大管子通道，使翅片管紧箍在管子上。胀管法比较简单，一般只能用于延展性能良好的铜、铝等有色金属翅片管。很少用于钢管。
